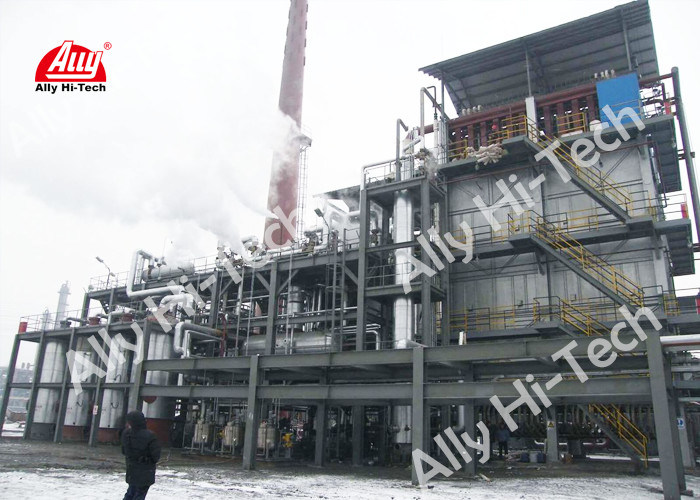

Quy mô lớn trên máy phát hydro, thiết bị sản xuất hydro

Ally Hi-Tech optimized the process of SMR, incluidng the reformer, heat exchange network (HEN) and purification system, to reduce both capital investmetn and natural gas consumption, on the basis of the gas preparation system of ammonia synthesis process. Ally Hi-Tech đã tối ưu hóa quy trình SMR, bao gồm nhà cải cách, mạng trao đổi nhiệt (HEN) và hệ thống thanh lọc, để giảm cả vốn đầu tư và tiêu thụ khí tự nhiên, trên cơ sở hệ thống chuẩn bị khí của quá trình tổng hợp amoniac. Typically, Ally Hi-Tech has been engaged in the optimization of the reformer and granted more than 6 patents in this field. Thông thường, Ally Hi-Tech đã tham gia vào việc tối ưu hóa nhà cải cách và được cấp hơn 6 bằng sáng chế trong lĩnh vực này. Ally Hi-Tech provided the hydrogen solution with a capacity of 50 NCMH for Beijing Olympics based on the SMR process associated with PSA in 2008. Ally Hi-Tech đã cung cấp giải pháp hydro với công suất 50 NCMH cho Thế vận hội Bắc Kinh dựa trên quy trình SMR liên quan đến PSA năm 2008.

Đặc trưng

• Công nghệ sản xuất trưởng thành, hoạt động an toàn và đáng tin cậy.

• Kiểm soát vận hành an toàn và thực tế với mức độ tự động hóa cao.

• Chi phí vận hành thấp và thời gian hoàn vốn ngắn.

• Khí thải của PSA được phục hồi vì nhiên liệu làm giảm cả mức tiêu thụ nhiên liệu và khí thải.

• Công nghệ khử cacbon chuyên dụng (tức là loại bỏ CO2) được áp dụng để cải thiện quá trình thu hồi hydro và sản phẩm phụ

Sơ đồ quy trình

Miêu tả quá trình

Desulphurization gas is mixed with steam as per a certain ratio. Khí khử lưu huỳnh được trộn với hơi nước theo tỷ lệ nhất định. The mixutre flows through the Reformer Tubes, where it converts into syngas consisting of hydrogen and carbon monoxide and carbon dioxide and unreacted methane and steam in the presence of catalyst. Hỗn hợp chảy qua các ống Reformer, nơi nó chuyển thành khí tổng hợp bao gồm hydro và carbon monoxide và carbon dioxide và khí metan và hơi nước không phản ứng với sự có mặt của chất xúc tác. A heat exchange system is used as economizer, while a shift convertor is introducted to convert carbon monoixed into extra hydrogen and carbon dioxide. Một hệ thống trao đổi nhiệt được sử dụng làm bộ tiết kiệm, trong khi bộ chuyển đổi ca được giới thiệu để chuyển đổi carbon đơn sắc thành thêm hydro và carbon dioxide. The resulting gas enters into a PSA unit, where the hydrogen is separated from the other gases. Khí kết quả đi vào một đơn vị PSA, trong đó hydro được tách ra khỏi các khí khác. The off-gas of PSA is recovered as fuel. Khí gas của PSA được thu hồi làm nhiên liệu.

Phản ứng

CH₄+ H₂O → 3H₂+ CO - Q

CO + H₂O → H₂+ CO₂+ Q

Hiệu suất

• Công suất hydro: 3.000 ~ 50.000 Nm³/ h

• Độ tinh khiết hydro: 99% ~ 99,99% (v / v)

• Áp suất hydro: 1,3 ~ 3.0 MPa (G)

• Nhiệt độ: môi trường xung quanh
