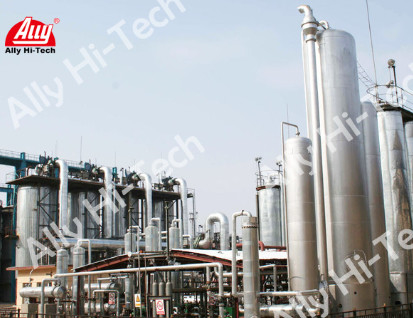

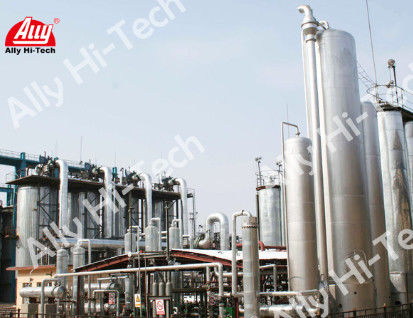

500 Nm3 / H đến 50.000 Nm3 / H PSA Thiết bị thu hồi hydro của nhà máy hydro

Nhà máy hydro PSA hiệu quả cao, Bộ thu hồi hydro từ khí lò than cốc

Chung

Trong quá trình sản xuất luyện cốc, luyện gang và luyện thép, các doanh nghiệp gang thép tạo ra một số lượng lớn phụ phẩm khí, trong đó H2 có hàm lượng cao, là nhiên liệu khí được sử dụng phổ biến và cũng là nguồn năng lượng thứ cấp quan trọng.Việc tận dụng triệt để khí phụ phẩm của các doanh nghiệp gang thép không những tiết kiệm được nhiều nhiên liệu mà còn chiết xuất được nguồn nhiên liệu sạch, loại bỏ lượng lớn khí thải ra ngoài, cải thiện và bảo vệ môi trường rất nhiều.Sản phẩm hydro có độ tinh khiết từ 99,9-99,999% có thể thu được bằng công nghệ hấp phụ xoay áp suất trưởng thành.

Đặc trưng

• Quy mô lớn và độ thanh lọc cao.

• Sản phẩm có độ tinh khiết hydro cao.

• Công nghệ hàng đầu.

Miêu tả quá trình

Khí lò cốc thu được bằng cách loại bỏ hắc ín, denaphtalen, khử lưu huỳnh bằng áp suất khí quyển và khử lưu huỳnh mịn để thu được khí mịn.Khí tinh khiết có thể thu được bằng cách nén, tiền xử lý, hấp phụ xoay áp, và làm khô khử oxy để thu được hydro có độ tinh khiết cao.

Công nghệ này bao gồm ba đơn vị chính và tổ hợp, cụ thể là TSA, PSA, làm khô khử oxy, trong đó nguyên tắc quy trình của PSA giống như kỹ thuật trước.

TSA là một công nghệ hấp phụ nhiệt độ-nhiệt độ.Theo đường cong hiệu suất TSA, khí hỗn hợp nhiều thành phần được tách ra dưới áp suất làm việc nhất định, hấp phụ ở nhiệt độ thường và phân tích ở nhiệt độ cao để tạo ra sản phẩm mục tiêu là khí và tạp chất.

Trong công nghệ sấy khử oxy, dưới tác dụng của chất xúc tác, oxy và hydro trong hydro thô phản ứng tạo thành nước để khử oxy trong hydro thô;nước tạo ra sau đó được làm mát bằng bộ làm mát và loại bỏ bằng hệ thống làm khô TSA để đạt được mục đích làm sạch hydro.

Màn biểu diễn

• Công suất COG: 1.000 ~ 100.000 Nm³/ h
• Hàm lượng naphtalen trong sản phẩm: ≤ 20 mg / Nm³
• Hàm lượng Tar trong Sản phẩm: ≤ 8 mg / Nm³
• Hàm lượng lưu huỳnh trong sản phẩm: ≤ 10 mg / Nm³
• Độ tinh khiết hydro: 98% ~ 99,999% (v / v)
• Áp suất: 0,5 ~ 3 .0 MPa (G)
• Công suất hydro: 500 ~ 50.000 Nm³/ h
