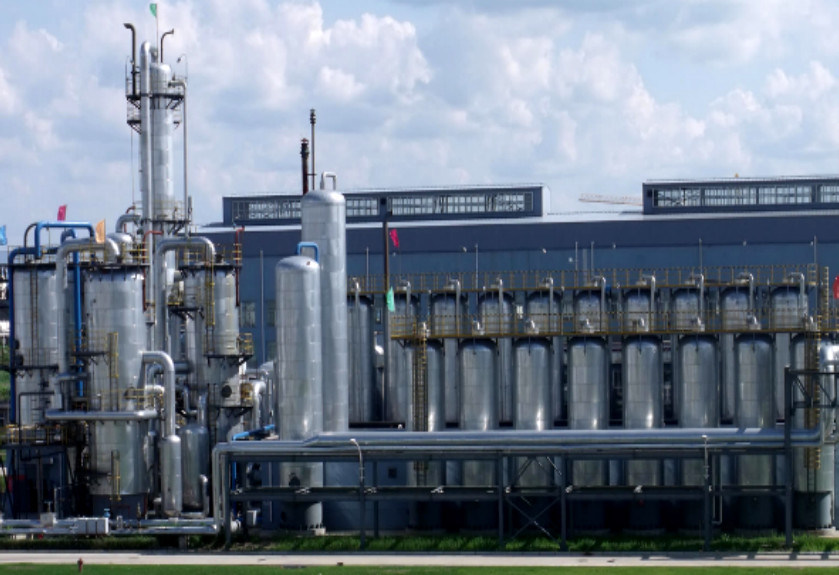

Đơn vị sản xuất nhà máy hydro PSA công suất cao 5000 đến 100000 Nm3 / H

Công suất 5000-100000 Nm3 / H Đơn vị hydro PSA / Đơn vị hấp phụ Swing áp suất

Đơn vị Hydrogen PSA

Các đặc điểm, nguyên lý quá trình và dòng quá trình của công nghệ khử cacbon PSA về cơ bản giống với PSA trong việc tinh chế hydro.

Sự khác biệt nằm ở chỗ khí thô của PSA là hỗn hợp giàu carbon dioxide và khí sản phẩm có thể là hydro, nitơ và carbon monoxide.

Đặc trưng

• Công nghệ sản xuất đã hoàn thiện và hoạt động đáng tin cậy
• Quy trình được đơn giản hóa và dễ vận hành kèm theo hành động nhanh chóng cho cả khởi động và tắt máy
• Tự động hóa cao, vận hành và điều khiển đơn giản và đáng tin cậy
• Hoạt động ổn định, an toàn và đáng tin cậy
• Ít chiếm đất và có thể thu hồi vốn đầu tư trong thời gian ngắn
• Tiết kiệm chi phí trong vận hành và sản xuất
• Thu hồi CO2 với nồng độ cao> 90%

Nguyên tắc quy trình

Khử cacbon sử dụng các đặc tính của chất hấp phụ hấp phụ chọn lọc cacbon đioxit từ hỗn hợp khí trong điều kiện có áp suất để tách cacbon đioxit khỏi các thành phần khí khác.
Đồng thời, chất hấp phụ giải phóng khí cacbonic đã bị hấp phụ dưới áp suất giảm, để chất hấp phụ phục hồi khả năng hấp phụ.Theo các yêu cầu khác nhau của khách hàng về hàm lượng carbon dioxide của sản phẩm, một hoặc hai giai đoạn hoạt động được thông qua để đảm bảo sản lượng và chỉ số ổn định của các thành phần hoạt tính.

Miêu tả quá trình

Khí cấp giàu CO2 được xử lý sơ bộ và sau đó được đưa vào hệ thống PSA từ đáy tháp hấp phụ.Khí tinh khiết (H2, N2, CO) thu được từ đỉnh tháp.

Từ đáy tháp ta lấy khí giải hấp (hàm lượng chính là CO2) để thu hồi CO2 hoặc thải vào khí quyển.

Màn biểu diễn

• Công suất: 5.000 ～ 100.000 Nm³/ h
• CO2 còn lại: ≤ 0,2% (v / v)
• Áp suất: 0,3 ～ 3,6MPa (G)
• Thu hồi hydro: ≥98% (v / v)
• Thu hồi nitơ: ≥90% (v / v)
• Thu hồi CO: ≥92% (v / v)

Đăng kí

• Loại bỏ và làm sạch CO2 từ khí nước và khí bán nước
• Loại bỏ và làm sạch CO2 từ khí thay đổi
• Loại bỏ và tinh chế CO2 từ khí nhiệt phân của quá trình crackinh metanol
• Loại bỏ hoặc nồng độ CO2 từ các nguồn khí CO2 –giàu CO2 khác
•
