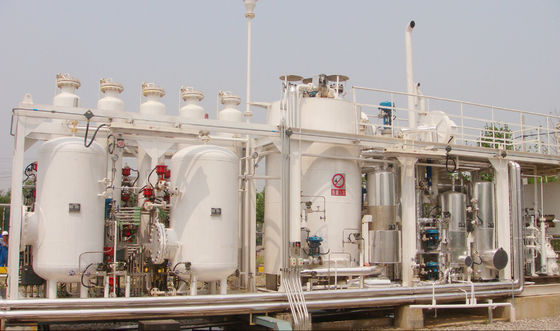

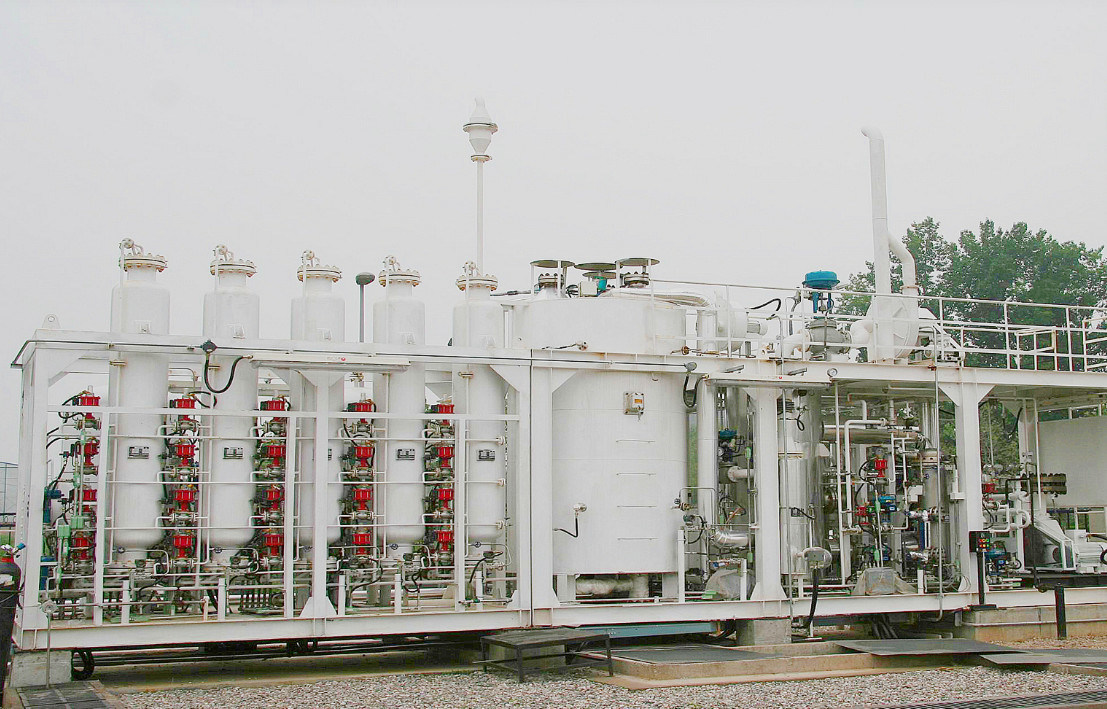

Máy tạo hydro khí tự nhiên tự động hóa cao bằng SMR Compact Footprint

Tổng quan

Sử dụng hệ thống cung cấp metanol hiện có, mạng lưới đường ống dẫn khí tự nhiên, trạm tiếp nhiên liệu CNG và LNG và các cơ sở khác để xây dựng hoặc mở rộng hoặc xây dựng các trạm tiếp nhiên liệu và sản xuất hydro toàn diện mới trên cơ sở các trạm hiện có.Thông qua quá trình sản xuất và hydro hóa hydro tại trạm, liên kết vận chuyển hydro được giảm bớt, đồng thời giảm chi phí sản xuất, lưu trữ và vận chuyển hydro.Công nghệ này có thể giảm thiểu giá hydro tại điểm bán và chi phí nhiên liệu cho xe chạy bằng nhiên liệu hydro tương đương với xe chạy xăng.Nhưng nó thân thiện với môi trường hơn và phù hợp với xu hướng năng lượng trong tương lai.

Đặc tính kỹ thuật

1. Tự động hóa cao làm giảm khối lượng công việc của người vận hành;
2. Khí nguyên liệu và khí nhiên liệu sử dụng khí tự nhiên ở các mức áp suất khác nhau, có thể tiết kiệm năng lượng và giảm tiêu thụ một cách hiệu quả;
3. Tính linh hoạt hoạt động của đơn vị sản xuất hydro lớn và không có bể chứa hydro dung tích lớn, vì vậy đơn vị sản xuất hydro có thể chạy liên tục;
4. Thiết bị nén và sản xuất hydro gắn trên ván trượt chiếm một diện tích nhỏ;
5. Xi lanh áp suất cao được sử dụng để lưu trữ hydro, đã trưởng thành, an toàn và đáng tin cậy;
6. Nạp hydro áp suất cao theo từng giai đoạn, tỷ lệ sử dụng công suất thiết bị chứa khí cao;
7. Việc lựa chọn địa điểm của các trạm nhiên liệu hydro có thể tận dụng các trạm tiếp nhiên liệu khí đốt tự nhiên hiện có, điều này rất dễ thúc đẩy.

Quy trình kỹ thuật

Sử dụng khí tự nhiên làm nguyên liệu thô, hydro có độ tinh khiết cao được sản xuất bằng quá trình cải cách hơi nước (SMR) + chuyển đổi + hấp phụ dao động áp suất (PSA).Hydro đã chuẩn bị được máy nén điều áp đến 20MPa và đi vào nhóm bình chứa hydro 20MPa.Hydro trong nhóm chai chứa hydro 20MPa có thể được vận chuyển bằng xe kéo hoặc có thể được điều áp liên tục đến 45MPa hoặc 90 MPa trước khi vào chai chứa hydro 45MPa hoặc 90Mpa.Hydro được bán cho các phương tiện sử dụng pin nhiên liệu thông qua các máy hydro hóa.

Sự chỉ rõ

• Đầu ra hydro danh nghĩa: 50 Nm3/h
• Độ tinh khiết của hydro: thường là 99,99 vol.%;độ tinh khiết cao hơn phù hợp;
• Áp suất tại BL: 0,8 ~ 1,4 MPa.
• Tiêu thụ khí tự nhiên: 0,45 Nm3/Nm3-H2
• Kích thước bao bì: 6.0 x 2.3 x 3.5
